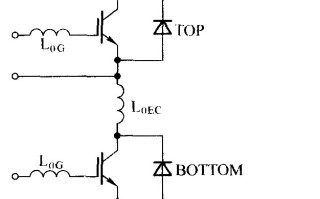

一、为什么你需要重视“看不见”的寄生电感？
在通信基站、服务器电源、新能源汽车电控、光模块等高频/高速电路的应用场景中，寄生电感常常成为导致设备性能下降甚至彻底失效的“隐形杀手”-。一个看似正常工作的开关电源，可能在某个临界频率点突然出现剧烈的电压振铃；一块经过严格质检的PCB板，在系统集成后却因EMC超标而无法通过认证——这些故障的背后，往往都指向同一个元凶：寄生电感。
简单来说，寄生电感并非一个独立的电子元器件，而是指在电容、电阻、PCB走线、过孔、连接器等所有实际元件中“寄生”存在的、电路图上不会标注的额外电感量。它的量级通常只有nH级别（1nH=10⁻⁹H），但在高频或高速开关场景下，微小的感抗XL=2πfL会随着频率升高呈线性增长，产生可观的电压尖峰和信号失真-。
对于电子维修人员、企业质检工程师和电子爱好者而言，掌握寄生电感的检测方法，意味着能够精准定位那些“万用表测一切正常但电路就是工作异常”的疑难故障，在研发阶段规避设计缺陷，在产线上拦截潜在失效品。本文将结合通信设备、开关电源、汽车电子等典型行业场景，从新手入门到专业检测，系统讲解寄生电感的测量原理、实操步骤和进阶技巧。
本文核心解决三类问题：
新手如何用基础工具判断PCB走线或电容的寄生电感是否超标？
专业工程师如何用阻抗分析仪、网络分析仪精准提取nH级寄生电感？
各行业场景下寄生电感检测的常见误区与实战案例？
二、前置准备：工具、安全与基础认知
2.1 寄生电感检测核心工具介绍（新手必备款+专业精测款）
寄生电感的检测对工具精度有较高要求，普通万用表无法直接测量nH级别的电感量。根据使用场景和精度需求，推荐以下工具组合：
新手/爱好者入门套装（成本可控、操作友好） ：
高频LCR电桥（入门级） ：如同惠TH2836、Keysight E4980A系列的入门版本，支持100kHz-1MHz测试频率，可测量电感量下限至1nH左右，适合初步判断电容的等效串联电感（ESL）和PCB走线寄生电感-。新手选购时关注两个核心参数：最小测量电感量和测试频率范围，建议不低于100kHz。
带接地弹簧的高带宽示波器（≥200MHz） ：用于观察电压波形中的振铃和过冲现象，间接判断寄生电感效应-。普通地夹在测量60MHz以上信号时会产生较大失真，必须使用接地弹簧以减少探头引入的寄生电感-。
专业工程师精测套装（高精度、适配行业检测标准） ：
精密阻抗分析仪：如Agilent E4980A、Keysight E4990A等，扫频范围覆盖1kHz-10MHz以上，可完整绘制阻抗-频率曲线，精确分离ESL、ESR和电容值-。适用于通信设备滤波电容来料检验、电源模块ESL一致性检测。
矢量网络分析仪（VNA） ：用于GHz级高频场景下的S参数测量，可全面分析寄生电容、寄生电感及阻抗匹配状态，是射频微波电路和高速数字电路寄生参数检测的首选-。配套校准件和探针台可实现在线无损检测。
专用测试夹具：测量贴片电容或小尺寸元件的寄生电感时，必须使用低寄生参数的专用夹具（如开尔文夹具或SMD测试工装），避免夹具自身的寄生效应污染测量结果-。
近场探头与频谱分析仪：用于EMC排查中定位寄生电感引发的辐射噪声源，通过扫描PCB表面磁场分布快速锁定问题区域。
工具选择速查表：
| 检测场景 | 推荐工具 | 精度/频率要求 |
|---|---|---|
| 电容ESL初步判断 | 高频LCR电桥（100kHz-1MHz） | 电感分辨率≤1nH |
| 电源模块振铃分析 | 高带宽示波器+接地弹簧 | 带宽≥200MHz |
| 射频/高速信号完整性 | 矢量网络分析仪 | 频率≥3GHz |
| 批量来料检验 | 自动化LCR测试仪 | 测试速度≥5颗/秒 |
| 产线在线检测 | 集成式阻抗测试仪+飞针台 | 支持板载在线测量 |
2.2 寄生电感检测安全注意事项（重中之重）
寄生电感本身不存储高能量，但其在开关瞬态产生的感应电动势可能对测试人员和设备造成风险，尤其是在检测工作状态下的电路时。
四大核心安全守则：
断电检测优先，带电测量谨慎：对于电容、电阻、PCB走线等静态元器件的寄生电感测量，务必在电路完全断电且所有电容放电完毕后进行。带电测量仅限使用高阻抗探头观察工作波形时执行。
高压场景加强防护：在开关电源、光伏逆变器、新能源汽车电控等存在高电压和大电流di/dt的系统中，寄生电感可能在开关瞬态产生数百伏的尖峰电压-。测量时应使用绝缘探头，穿戴绝缘手套，并确保设备接地可靠。涉及高压电容或功率模块检测时，建议使用隔离变压器供电。
仪器探头接地规范：示波器探头的地夹必须正确连接到参考地（通常是电路的GND参考点），避免浮地测量。使用接地弹簧替代长地夹可大幅降低探头自身引入的寄生电感，同时减少接地回路引入的共模干扰-。
测试环境与夹具清理：测试夹具的接触面应保持清洁，氧化物或污垢会增加接触电阻，干扰低电感测量。在高频检测场景下，测试引线应尽可能短，因为1mm的引线长度约产生1nH寄生电感-。
2.3 寄生电感基础认知（适配高频电路精准检测）
要准确测量寄生电感，首先需要理解它的来源和基本等效模型。
寄生电感的来源：任何有电流流过的导体都天然具有电感属性。在高频电路中，以下位置的寄生电感尤为突出：
电容的等效串联电感（ESL） ：电容内部电极结构、引出端及焊接端子形成的电感，MLCC电容的ESL通常在0.5nH-5nH之间-。
PCB走线和过孔的寄生电感：过孔结构（孔壁、焊盘、反焊盘）会引入寄生电感，在高速信号中成为信号反射和衰减的源头-。PCB走线的寄生电感大致可按L ≈ μ×S/l估算（S为回路面积）-。
封装引脚和连接器的电感：10mm的排针引脚约产生10nH寄生电感，在ESD瞬态高频条件下表现为高阻抗-。
关键参数解读：
ESL（等效串联电感） ：电容自身的寄生电感值，单位为nH，决定了电容的自谐振频率（SRF）。电容在自谐振频率以下呈现容性，以上则呈现感性-。
SRF（自谐振频率） ：电容阻抗达到最小值的频率点，公式为f₀ = 1/(2π√(L·C))。超过该频率后，电容的滤波效果急剧下降。
Q因子（品质因数） ：衡量电感元件储能与耗能比例的指标，寄生电感测量中可通过Q值变化判断元件质量。
对于电子维修人员和质检工程师，了解这些参数与检测方法的关联，有助于在后续测量中做出准确判断。
三、核心检测方法：从基础排查到专业测量
3.1 基础检测法（新手快速初筛：波形观察+间接判断）
对于没有专业阻抗分析仪的场合，可以通过观察电路工作波形和简单测量来间接判断寄生电感是否超标。这种方法特别适合电子维修人员和爱好者在现场快速排查故障。
方法一：示波器观察开关波形振铃
在开关电源、MOSFET驱动电路、DC-DC转换器中，寄生电感与电容会形成LC谐振电路，导致开关波形出现振铃现象-。
操作步骤：
将示波器探头设置为×10衰减档，使用接地弹簧替代长地夹连接到电路GND-。
探头尖端接触待测点（如MOSFET的漏极或开关节点）。
观察开关瞬态的上升沿/下降沿波形，是否存在过冲和后续的阻尼振荡。
测量振铃的幅度和频率：过冲幅度超过稳态电压的20%通常意味着寄生电感过大；通过振铃频率f可估算回路总电感L = 1/(4π²f²C)（C为已知寄生电容）。
行业适配判断：
开关电源场景：正常的开关波形应为干净的矩形波，过冲应控制在稳态电压的10%以内。若振铃幅度超过20%，需检查功率回路布线、电容布局和栅极驱动回路。
汽车电子场景：ECU中信号线若出现振铃超过信号摆幅的15%，可能触发逻辑误判，需排查走线寄生电感。
方法二：测量去耦电容的有效性
当PCB上IC供电端的去耦电容因走线过长而引入寄生电感时，电容的高频滤波效果会严重下降-。
操作步骤：
将示波器探头接地弹簧尽可能靠近电容焊盘。
测量IC电源引脚与GND之间的电压波形。
对比电容安装前后的噪声改善幅度：若添加电容后噪声降低不明显（<5dB），说明电容到IC引脚的回路电感过大。
方法三：简易短路测试法
对于PCB走线寄生电感的粗略估算，可以采用短路回路法：将待测走线与GND平面形成一个闭环，用低频LCR电桥在焊盘处直接测量该回路的电感量，再减去等长直导线的理论电感值即可粗略估算。
3.2 通用仪器检测法（新手重点：LCR电桥测电容ESL和PCB走线电感）
高频LCR电桥是测量寄生电感最基础、最常用的专业仪器，适合电子维修人员、质检员和爱好者掌握。本节以测量电容的等效串联电感（ESL）和PCB走线电感为例，分步详解。
模块一：测量电容的ESL（等效串联电感）
电容的ESL是其自身携带的寄生电感，决定了电容的高频性能上限。不同封装类型的ESL差异显著：0402封装约0.5nH，0603约1nH，0805约1.5nH，1206约2nH。
操作步骤：
仪器设置：将LCR电桥调至电感测量模式（L），设置测试频率为1MHz（高频场景下ESL的主导效应最明显，若仪器最高仅支持100kHz也可接受但精度稍差）-。
执行开路/短路校准：使用配套的标准件对测试夹具进行开路和短路校准，这是消除夹具寄生参数的关键步骤。校准后，仪器读数应归零。
固定待测电容：使用低寄生参数的SMD测试夹具固定电容，确保引脚接触良好。
读取ESL值：仪器直接显示的电感读数即为该电容的等效串联电感。对于标称容量≥10μF的电容，在1MHz下测得的电感值应在0.5nH-3nH范围内，超出此范围需警惕元器件质量或测试夹具问题。
扫频验证（进阶）：将仪器切换至扫频模式（Z-θ测量），获取阻抗-频率曲线。找到阻抗最低点对应的频率，即为电容的自谐振频率（SRF）。代入公式L = 1/(4π²f₀²C)反推ESL，可与直接读数互相验证-。
模块二：测量PCB走线寄生电感
PCB走线、过孔和连接线都会引入寄生电感，在高频电路中这些看似微小的电感可能导致信号完整性问题-。
操作步骤：
校准仪器：使用LCR电桥，设置测试频率100kHz-1MHz。
构建测量回路：将待测走线的两端分别连接到测试夹具的正负极，形成闭合回路。注意：测量走线电感时必须形成完整电流回路，仅测单根走线开路端会得到错误读数。
读取电感值：记录的读数即为该走线回路的寄生电感。参考经验值：PCB表层微带线每厘米约产生5nH-10nH寄生电感；过孔（孔径0.3mm）寄生电感约1nH-2nH-。
对比设计目标：根据电路工作频率和信号上升沿时间，计算可容忍的最大寄生电感。参考经验：对于上升时间1ns的数字信号，允许的回路电感应控制在5nH以内。
实用技巧：
测量电容ESL时，可选用不同封装的同规格电容对比，封装越小ESL越低。
测量PCB走线时，务必在电路断电且无任何有源器件连接的板卡上进行，避免其他元件干扰。
使用开尔文四线测试法可消除引线电阻对电感测量的影响。
3.3 行业专业仪器检测法（进阶：阻抗分析仪与网络分析仪精测）
对于通信设备、汽车电子、航空航天等领域的高精度检测需求，仅靠LCR电桥的基础测量远远不够。专业工程师需要掌握阻抗分析仪和矢量网络分析仪的使用，实现寄生电感的精准提取和全频段分析。
方法一：阻抗分析仪扫频法
阻抗分析仪通过扫频测试获取完整的阻抗-频率曲线，可精准分离ESL、ESR和电容值，精度远高于单点频率测量-。
操作流程：
仪器准备与校准：连接阻抗分析仪并预热30分钟以上。根据待测元件的寄生电感量级（nH-μH级别），设置扫频范围100kHz-10MHz（或更高，视仪器上限而定）-。执行开路、短路、标准负载三点校准，确保测试端口参考面准确。
夹具连接：将待测电容/走线回路连接到测试夹具，使用同轴电缆连接至仪器端口。测试引线应尽可能短，避免额外寄生电感引入。
扫频测试：启动扫频，记录阻抗模量|Z|和相位角θ随频率的变化曲线。
参数提取：
在低频段（容性区），阻抗|Z|≈1/(2πfC)，用于确认电容容量。
在高频段（感性区），阻抗|Z|≈2πfL，从曲线的线性斜率可计算出ESL。
阻抗最低点对应自谐振频率SRF，可从该点直接读取。
对比行业标准：将测得的ESL值与元器件规格书对标，偏差超过20%即判为不合格。
行业适配：
通信基站/服务器电源场景：对高频滤波电容的ESL一致性要求极高，需在恒温环境下测量（如25℃±2℃），避免温度漂移影响结果-。
汽车电子零部件来料检验：参照IEC 60062标准执行电容参数检测-，并配合企业内部的ESL管控规范（如大众、通用的供应商质量协议）。
方法二：矢量网络分析仪法（GHz级高频场景）
当信号频率超过1GHz（如光模块、5G射频前端、高速SerDes接口），阻抗分析仪已无法满足测量精度，必须使用矢量网络分析仪进行S参数测量-。
操作流程：
校准VNA：执行SOLT（短路-开路-负载-直通）或TRL校准，将参考面校准至待测元件的焊盘位置。
建立S参数模型：将待测电容/PCB结构接入VNA的测试端口，测量其S11或S21参数。
去嵌入处理：测试夹具和连接线自身的寄生参数需要通过去嵌入（de-embedding）技术从测量结果中扣除，才能获得待测元件的真实寄生电感-。
提取寄生电感：从S参数中提取阻抗Z参数，在高频感性区计算等效串联电感。
仿真验证：将提取的寄生参数导入仿真软件（如Ansys Q3D Extractor、Keysight ADS），与实际电路行为对比验证-。
专业实用技巧：
测量nH级寄生电感时，仪器的寄生参数校准精度直接决定结果可信度，建议使用经过计量校准的专用测试夹具和标准件。
在线测试（On-board measurement）时，可使用探针台或飞针测试机，实现无需拆焊的板载寄生参数提取。
对于大批量产线检测，可将寄生电感测试集成到自动化测试系统中，配合标准品比对快速筛查。
四、补充模块：进阶分析与实战参考
4.1 不同类型寄生电感的检测重点（行业场景化）
寄生电感并非“单一标准”，在不同元器件和电路结构中，检测的侧重点和方法存在显著差异。
1. 电容ESL（等效串联电感）检测——电源滤波场景
检测重点：电容的自谐振频率（SRF）决定了其有效滤波频段。在开关电源输出端，去耦电容的ESL直接影响纹波抑制能力。高频场景下ESL导致的阻抗上升会使电容“失效”——在谐振频点后电容主要表现为感性，滤波效果急剧下降-。
检测方法：使用阻抗分析仪扫频至10MHz以上，找到阻抗-频率曲线的最低点（SRF）。若SRF低于预期（如规格书标称的100MHz实际仅测得50MHz），说明ESL超标，应更换低ESL封装的电容（如0402/0201或三端子MLCC）-。
行业适配：新能源车载充电机（OBC）中，输入滤波电容需耐受高频纹波电流，ESL检测不合格的产品在长期工作下可能因自发热加速失效。
2. PCB过孔寄生电感检测——高速数字电路场景
检测重点：过孔的寄生电感虽然量级小（通常在1nH以内），但在10Gbps以上的高速信号中足以引起阻抗不连续、信号反射和眼图闭合-。
检测方法：使用时域反射计（TDR）或VNA测量过孔处阻抗变化。TDR波形上的电感性“尖峰”指示寄生电感的强度。通过对比仿真模型，评估过孔结构对信号完整性的影响程度。
行业适配：服务器背板、光模块设计中，过孔寄生电感控制是信号完整性的关键课题。采用过孔反焊盘优化、地过孔阵列等设计手段可降低寄生电感-。
3. 分流电阻寄生电感检测——电流采样场景
检测重点：表面贴装分流电阻的寄生电感（通常为0.5nH-5nH）在高频电流采样中会导致测量失真。实测数据显示，2mΩ/2512封装电阻在150V/ns瞬态下会产生超过38%的电压过冲-。
检测方法：使用VNA测量电阻的S参数，提取等效串联电感。或采用双脉冲测试法，通过对比采样电压和实际电流波形的差异估算寄生电感。
行业适配：新能源汽车电机驱动器中，电流采样精度直接影响扭矩控制性能，寄生电感过大需选用低ESL采样电阻或采用电感补偿电路。
4.2 行业常见检测误区（避坑指南）
根据行业失效案例统计分析，以下是寄生电感检测中最容易被忽视的5个误区：
误区1：用万用表直接测量寄生电感。万用表的电感测量功能通常只支持H级别的大电感，无法检测nH级别的寄生电感。正确做法：使用高频LCR电桥或阻抗分析仪。
误区2：忽略探头自身的寄生电感。普通示波器探头地夹的长度会产生约1nH/mm的寄生电感，测量高频信号时直接污染波形。正确做法：使用接地弹簧替代长地夹，将探头引入的寄生电感降至最低-。
误区3：在线测量未断电。在电路通电状态下用LCR电桥测量走线电感，其他有源器件和电容的并联阻抗会严重干扰读数。正确做法：测量前确保电路完全断电并放电。
误区4：忽略温度对电感的影响。某些材料（如铁氧体磁珠）的电感值对温度敏感，在高温或低温环境下检测结果与常温差异显著-。正确做法：汽车电子、工业级元器件检测应在工作温度范围内复测。
误区5：将电容ESL与PCB走线电感混为一谈。二者叠加后构成回路总寄生电感，而回路总电感才是影响实际电路性能的关键参数。正确做法：测量时明确目标——是单独评估元器件质量（测ESL）还是评估PCB布局合理性（测回路总电感）。
4.3 行业典型案例（实操参考）
案例1：开关电源滤波电容ESL过高导致MOSFET过热烧毁
故障现象：某工控设备开关电源模块在满载运行时频繁烧毁MOSFET管，更换新管后问题复现。常规万用表测量输出电压正常、电容容量正常。
检测过程：使用阻抗分析仪扫频测量输出滤波电容，发现标称SRF为50MHz的电容实际SRF仅12MHz，阻抗-频率曲线显示1MHz处阻抗已开始上升——表明ESL严重超标（实测达4.2nH，远超规格书的1.5nH）。进一步分析确认，该批次电容的焊接端子接触不良导致额外电感。
解决方法：更换符合规格的电容（ESL≤1.5nH），将故障率从30%降至2%以下。该案例表明，仅测电容容量无法发现ESL问题，必须使用高频阻抗测试-。
案例2：Type-C扩展坞USB4认证眼图塌陷——VBUS去耦走线寄生电感过大
故障现象：某扩展坞在USB4认证测试中眼图顶部塌陷，开合幅度比标准低2.3dB。研发团队排查PCB叠层、阻抗控制、连接器焊接均符合规范，问题迟迟无法定位-。
检测过程：使用近场探头沿VBUS走线扫描电磁场分布，发现电容到VBUS引脚的回流路径上存在异常磁场——走线长度偏长导致回路电感过大。经测量，该段走线的寄生电感约8nH，远超合理值。寄生电感削弱了去耦电容的高频滤波效果，导致电源噪声耦合至高速信号线。
解决方法：重新布局VBUS去耦电容，将电容尽可能靠近IC电源引脚，优化电流回路面积，将寄生电感降低至2nH以内。整改后通过USB4认证测试-。
案例3：新能源汽车电控电流采样失真——分流电阻ESL未受控
故障现象：某款新能源汽车电机控制器在高速工况下出现扭矩波动，系统报“电流采样异常”。使用高精度电流钳比对，发现实际电流与采样值存在超过5%的偏差-。
检测过程：用VNA测量采样回路中2512封装分流电阻的寄生电感，测得ESL达3.8nH。在电机高速换相（di/dt约100A/μs）时，ESL产生约380mV的感应电动势叠加在采样信号上，导致采样失真。按照电流检测电阻的正确模型，电阻不应被视为纯阻性-。
解决方法：更换低ESL封装的采样电阻（如采用三端子结构或更小封装），同时在ADC采样前端增加RC低通滤波器抑制感应尖峰。整改后电流采样误差降至±1%以内，扭矩控制恢复稳定。
五、结尾与延伸价值
5.1 寄生电感检测核心（高效排查策略）
综合以上内容，在不同场景下排查寄生电感问题可遵循以下分级策略：
第一级：基础排查（适合维修人员和爱好者）
用示波器观察开关波形是否存在异常振铃（过冲＞20%时优先怀疑寄生电感）
检查去耦电容布局是否紧邻IC电源引脚（距离每增加1cm约增加5nH-10nH回路电感）
用高频LCR电桥初步测量电容ESL（超出规格书20%即存疑）
第二级：精确定量（适合质检工程师和研发人员）
使用阻抗分析仪扫频获取完整阻抗曲线，提取ESL和SRF
测量PCB走线和过孔寄生电感，对比设计目标值
对比元器件规格书和行业标准（IEC、CISPR等），超标即判为不合格
第三级：系统优化（适合专业工程师和批量检测）
采用VNA进行GHz级高频寄生参数测量和去嵌入处理
使用场求解器软件（如Ansys Q3D Extractor）仿真提取寄生参数-
建立元器件ESL来料检验标准，将寄生电感纳入常规质检项目
核心判断逻辑：寄生电感本身并非“越接近零越好”，关键是将回路总电感控制在目标频率下的允许范围内。测量寄生电感的最终目的是评估它对电路实际性能的影响，而非盲目追求极低电感值。
5.2 检测价值延伸（行业维护与采购建议）
日常维护建议：
定期校准LCR电桥和阻抗分析仪，确保寄生电感测量精度
在涉及高频/高速电路的设备维护中，将寄生电感检测纳入预防性检查项目
对使用环境温度波动较大的设备，建议在工作温度范围内复测关键元件的ESL
采购选型建议：
优先选择低ESL封装的电容（如0402/0201封装优于0805/1206，三端子MLCC优于两端子）
对于电流采样电阻，将ESL列入采购质量协议，要求供应商提供阻抗-频率曲线
关注元器件规格书中自谐振频率（SRF）参数，确保其高于电路工作频率的5-10倍
校准与验证：
使用标准电感件定期验证LCR电桥的测量精度
对于nH级寄生电感测量，建议使用经过计量认证的校准件
5.3 互动交流（分享你的寄生电感检测难题）
你在实际工作中是否遇到过“万用表测一切正常但电路就是工作异常”的疑难故障？在开关电源、汽车电子或通信设备的检测中，是否曾被寄生电感问题困扰？
欢迎在评论区分享你的检测经历和解决思路，包括但不限于：
你用哪种仪器发现了寄生电感问题？
当时采取了什么优化方案（布局调整、换料、电路补偿）？
有没有至今尚未解决的寄生电感相关故障案例？
