摘要：FPGA作为工业自动化、通信基站和汽车电子的核心逻辑控制器，其可靠性直接影响整个系统的稳定运行。在工业控制卡和通信设备维修场景中，快速准确地判断FPGA芯片好坏是排查设备故障的关键环节。本文从工业维修一线实操需求出发，分层次详解FPGA检测方法——从入门级的万用表检测FPGA引脚通断与电源供电，到进阶的JTAG通信检测，再到适用于专业质检场景的静态时序分析与功能仿真验证。无论您是工业设备维修新手，还是从事电路板质检的工程师，都能找到贴合场景的操作指导，快速掌握FPGA好坏判断技巧，规避检测中的安全风险和常见误区。
一、工业通信场景FPGA检测核心工具介绍
在工业控制卡、通信模块维修场景中，检测FPGA芯片好坏需要准备从基础到进阶的多层次工具。
基础工具（工业维修新手必备） ：数字万用表是最基础的检测工具，推荐选择具备二极管档和电容档的型号（如Fluke 87V系列），用于万用表检测FPGA的IO电源引脚、内核电源引脚电压是否正常，以及检查JTAG信号引脚对地短路情况-49-46。电烙铁、镊子和放大镜也是检查引脚虚焊、短路的基础工具，工业现场设备长期运行导致的焊点老化开裂是高发故障。
专业工具（适用于批量检测与高精度诊断） ：JTAG调试器/下载器（如USB-Blaster、Xilinx Platform Cable）是检测FPGA配置功能的核心设备，用于通过JTAG接口与FPGA通信，验证器件能否正常配置和调试-35。对于企业质检和专业维修人员，还需要准备数字示波器（高带宽多通道，用于捕捉JTAG信号波形和时钟抖动）、逻辑分析仪（至少2048个探测通道，用于分析FPGA引脚信号时序）以及嵌入式逻辑分析仪（如Xilinx ChipScope、Intel SignalTap，直接在FPGA内部捕获信号波形）-35-16-。工业通信领域还需频谱分析仪用于检测FPGA高速收发器的信号完整性-16。
工具选择要点：工业现场环境恶劣，建议选择具备ESD防护功能的工具，维修时务必佩戴防静电腕带。对于通信基站设备检测，需关注工具是否支持高速信号测试（如28Gbps速率下的眼图张开度验证）-16。
二、工业通信场景FPGA检测安全注意事项
FPGA检测涉及电路板带电操作，工业通信设备往往工作在高电压、大电流环境中，安全防护尤为重要。以下5条是重中之重：
断电操作优先：连接或拔下JTAG下载线、测试探针前，务必先关闭FPGA开发板或工业控制卡的电源，严禁带电插拔JTAG口-47。带电插拔是导致FPGA的JTAG口管脚被静电或浪涌击穿的最常见原因-47。
ESD静电防护：FPGA芯片对静电极为敏感，检测过程中必须佩戴防静电腕带，工作台需铺设防静电垫。工业现场的静电积累可能远超人体模型8kV的JESD22-A114F标准要求，务必引起重视-16。
电容放电规范：在检测前，先检查电路板上的大电容是否已放电完毕，避免残余电荷造成短路或触电。
引脚检测力度控制：用万用表表笔检测细密引脚时，力度要轻柔，防止相邻引脚短路或损坏焊盘。建议使用带护套的尖头表笔。
工业环境适配防护：在工厂车间、基站机柜等现场检测时，注意环境温湿度对检测结果的影响。高温环境下FPGA的内核供电电压可能会有微小漂移，建议在常温（25℃±5℃）下进行基准测试。静电防护检测需特别注意，SJ/T 10674-2019标准已将机器模型放电电压上限提升至400V，更贴近智能制造场景需求-16。
三、FPGA基础认知（适配工业通信精准检测）
在进行FPGA检测之前，了解其基本结构和关键参数有助于精准判断好坏。

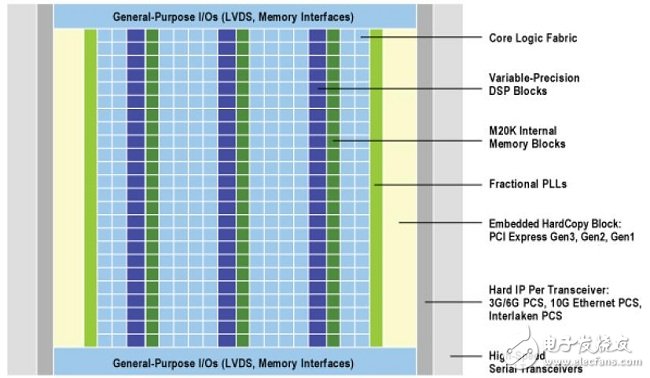

FPGA的核心可编程架构主要由三部分组成：可编程逻辑块（CLB，包含查找表LUT和触发器）、输入输出块（IOB，负责引脚电平转换和驱动）以及可编程互连资源（布线通道）。现代FPGA还集成了硬核处理器（如Arm Cortex内核）、DSP单元、块RAM（BRAM）以及高速收发器（GTX/GTH等）-5-35。
在工业通信场景中，检测FPGA需要重点关注以下行业参数：
内核电压（Vcore） ：通常为1.0V-1.2V，工业FPGA的内核供电电压偏差应控制在±5%以内-49。
IO电压（Vccio） ：一般为1.8V、2.5V或3.3V，需与所连接的工业外设电平标准匹配。
静态功耗电流（IDDQ/ICC） ：异常值常预示内部短路或栅氧击穿等物理缺陷-35。
配置存储器稳定性：工业级FPGA的配置位流需具备抗SEU（单粒子翻转）能力，检测时需验证比特流回读与原始文件的CRC一致性-35。
FPGA的故障类型可分为两大类：永久性故障（引脚击穿、内部短路/开路、配置存储器损坏）和瞬态故障（由单粒子翻转、电源纹波或电磁干扰引起的逻辑翻转）-。工业通信设备中常见的失效模式包括：JTAG接口TCK引脚被静电击穿导致无法识别器件、内核供电异常导致配置失败、高温环境下时序性能漂移导致通信误码率上升等-46-30。
四、核心检测方法
（一）FPGA基础检测法（工业维修现场快速初筛）
在不通电的情况下，快速排除物理连接故障，是工业维修的第一步。
操作流程：先用放大镜观察FPGA芯片四周是否有引脚虚焊、桥接短路或焊点开裂现象。工业设备长期运行在振动环境中，焊点疲劳开裂是高发问题。确认无明显物理损伤后，用万用表电阻档（200Ω档）检查FPGA各电源引脚对GND的阻值，正常情况下应有一定阻值（通常几十到几百欧姆），如测得阻值接近0Ω则可能存在内部短路。同样检查内核电源引脚（Vcore）对GND的阻值，异常低阻值通常意味着芯片已损坏。
行业损坏特征判断：工业控制卡中FPGA的典型损坏特征包括：芯片表面有明显烧灼痕迹、管脚有氧化或变色、芯片异常发热（通电后手摸烫手）。某工厂设备维修案例中，FPGA在连续运行数年后出现内核供电引脚对地短路，更换芯片后设备恢复正常。
注意要点：工业通信设备中的FPGA通常采用BGA封装，引脚藏在芯片下方，目测无法直接观察焊点。建议使用X射线检测设备检查BGA焊球是否存在虚焊或桥接，或在电路板背面通过过孔测试点进行引脚连通性测量。
（二）万用表检测FPGA方法（工业维修新手重点掌握）
万用表是工业现场最常用且最经济的FPGA检测工具。以下分三个模块详解：
模块一：电源引脚检测
按通开发板或工业控制卡电源后，用万用表直流电压档（20V档）测量FPGA各IO电源引脚（Vccio）和内核电源引脚（Vcore）的电压。以常见的工业级FPGA（如Xilinx Spartan-6系列）为例，IO电源引脚电压应为3.3V或2.5V，内核电源引脚电压应为1.2V-49。若测得电压偏离正常值超过±5%，需排查电源管理模块故障，而非FPGA本身损坏。若电源电压正常但FPGA仍不工作，则可进入下一步检测。
模块二：JTAG信号引脚对地短路检测
在排除下载线本身问题后，如果不能访问FPGA的JTAG口，很有可能是FPGA芯片上的JTAG口管脚损坏。用万用表二极管档（或电阻档）测量JTAG接口的TCK、TMS、TDI、TDO、TRST引脚对GND的导通情况-47。方法如下：
第一步：黑表笔接地（GND），红表笔依次接触TCK、TMS、TDI、TDO引脚。
第二步：读取导通电阻值。正常情况下应为高阻（数百千欧以上或无穷大），若测得阻值极低（如0.3Ω），则说明该引脚已被击穿-46。
若TCK引脚对地短路，表明FPGA芯片内部TCK输入缓冲器已被静电放电或瞬态浪涌击穿，芯片已损坏，需要更换-46。某工业控制卡维修案例中，工程师发现JTAG扫描失败后，通过万用表测得TCK引脚对地阻值仅0.5Ω，确认FPGA已损坏，更换后JTAG恢复正常。
模块三：时钟引脚检测
FPGA的正常工作依赖外部有源时钟或晶振。用万用表电压档测量有源时钟的电源引脚，正常应为3.3V。如有示波器，可进一步测量时钟输出引脚的波形和频率是否符合设计规格-49。若时钟信号异常，需排查晶振或时钟电路问题，而非FPGA故障。
（三）工业通信专业仪器检测FPGA方法（进阶精准检测）
对于批量质检、研发验证和高精度故障诊断场景，需要借助专业检测仪器。
JTAG通信检测（最核心的FPGA功能验证）
JTAG（Joint Test Action Group）是IEEE 1149.1标准定义的片上测试与调试总线，是验证FPGA功能完整性的核心通道-46-35。JTAG检测步骤如下：
第一步：将JTAG调试器（如USB-Blaster）连接到电路板的JTAG接口，方形焊盘引脚为1脚，注意方向-49。
第二步：打开开发环境（Quartus Prime或Vivado），尝试扫描JTAG链。若能识别到FPGA器件，说明JTAG接口基本完好-46。
第三步：加载一个最小测试工程（如LED闪烁程序），验证配置功能是否正常。
第四步：若加载失败，检查nCONFIG、nSTATUS、CONFIG_DONE、M0、M1等配置相关引脚的上拉/下拉电阻焊接是否正常-49。
静态时序分析（STA）检测
利用开发工具（Vivado、Quartus Prime）的静态时序分析功能，基于器件模型和时序约束理论分析所有路径的时序裕量（Slack），找出时序违规路径-35。该方法无需实际运行，即可在设计层面发现潜在时序问题。
功能仿真验证
使用仿真工具（如ModelSim）对FPGA设计进行前仿真（验证RTL代码逻辑）和后仿真（验证综合布局布线后的时序功能），在软件层面确认FPGA逻辑功能是否符合设计规范-35。对于企业质检场景，这是验证FPGA功能完整性的标准流程。
边界扫描测试
利用IEEE 1149.1标准定义的边界扫描技术，通过JTAG接口验证所有引脚的焊接连接是否可靠，无需实际运行电路即可完成全引脚连通性测试-35。边界扫描分析仪（如Keysight x1149）可实现自动化批量检测，大幅提升工业质检效率-。
工业通信领域特色检测
通信设备中的FPGA聚焦收发器通道的误码率性能。检测时通过比特误码率测试仪在28Gbps数据传输速率下验证眼图张开度大于0.35UI，这是通信领域FPGA好坏的硬性判断指标-16。使用频谱分析仪检测FPGA高速收发器的输出频谱，排查是否存在谐波失真或杂散信号干扰。
在线调试检测
利用嵌入式逻辑分析仪（如Xilinx ChipScope、Intel SignalTap）直接在FPGA内部捕获信号波形，无需外接仪器即可实时监测内部节点信号-35。该方法适用于运行态故障诊断，尤其适合间歇性故障的捕捉。
五、补充模块
（一）工业场景不同类型FPGA的检测重点
工业控制FPGA：重点检测内核供电电压稳定性和配置可靠性。在工厂自动化设备中，FPGA需长期运行在恶劣环境下，检测时应关注配置存储器的CRC校验结果和功耗波动-30。工业控制FPGA需满足功能安全认证要求（如TÜV Cat. 3 PLd），检测时需验证安全机制的完整性-5。
通信设备FPGA：聚焦收发器通道的误码率性能和信号完整性。检测方法包括眼图测试、抖动分析和协议一致性测试，需满足GB/T 20966《通信设备生产与检测手册》及3GPP相关标准-16-。通信基站设备还需进行电磁兼容性测试，遵循ITU-T K.114标准要求-。
汽车电子FPGA：遵循AEC-Q100认证标准，重点检测电源管理单元的瞬态响应特性，要求在4.5V至18V电压波动范围内保持逻辑状态稳定-16。汽车领域还需符合ISO 26262功能安全标准，检测单点故障指标SPFM等安全指标-。
航空航天FPGA：重点检测单粒子效应（SEE）防护能力，要求线性能量传输阈值大于37 MeV·cm²/mg，检测过程需在重离子加速器中模拟太空辐射环境-16。检测项目包括单粒子锁定（SEL）测试和单粒子功能中断（SEFI）分析-。
（二）工业通信场景FPGA检测常见误区
| 误区 | 危害 | 正确做法 |
|---|---|---|
| 误区1：JTAG识别失败就认为FPGA已损坏 | 盲目更换FPGA成本高且未必解决问题 | 先用万用表检查TCK/TMS/TDI/TDO对GND是否短路，再检查电源和时钟-46 |
| 误区2：忽略环境温度对检测结果的影响 | 高温下供电电压漂移导致误判 | 在常温（25℃±5℃）下进行基准测试，工业级FPGA需进行热循环测试-30 |
| 误区3：通电状态下插拔JTAG下载线 | 极易造成ESD击穿，导致JTAG引脚永久损坏 | 严格执行断电插拔规范-47 |
| 误区4：万用表检测电源正常就认为FPGA完好 | 电源正常≠功能正常，时序和逻辑错误不会反映在电源上 | 必须通过JTAG加载测试工程进行功能验证 |
| 误区5：通信基站设备检测未考虑EMC干扰 | 误码率测试结果不准确 | 检测前确认电磁环境符合标准，使用屏蔽测试夹具-30 |
| 误区6：忽略SEU对SRAM型FPGA的影响 | 将瞬态故障误判为永久损坏 | 区分软错误和硬故障，重新配置后如恢复则为软错误- |
（三）工业通信场景FPGA失效典型案例
案例一：工厂自动化控制卡JTAG通信失效
某工厂自动化设备控制卡在使用半年后突然无法被上位机识别，JTAG扫描显示“Unable to scan device chain”。维修工程师首先使用万用表检测FPGA内核电源电压（Vcore），测得1.2V正常；继续检测JTAG接口引脚，发现TCK引脚对地导通电阻仅为0.3Ω，远低于正常值。进一步分析确认，工厂现场静电积累严重，操作人员带电插拔JTAG下载线导致TCK输入缓冲器被击穿-46。解决方案是更换FPGA芯片，并在新板上加装TVS二极管进行ESD防护。维修后设备恢复正常运行，且增加了断电插拔操作规范。
案例二：5G通信基站光模块FPGA误码率异常
某通信运营商5G基站的收发模块出现上行数据丢包现象，网管系统检测到误码率异常升高。检测工程师使用比特误码率测试仪对光模块中的FPGA高速收发器进行测试，在28Gbps速率下发现眼图张开度仅0.20UI，远低于0.35UI的标准要求-16。进一步分析发现，FPGA的电源管理单元输出纹波超标，导致高速收发器的信号抖动加剧-30。解决方案是更换电源管理模块中的滤波电容，FPGA误码率恢复正常。该案例说明，FPGA“好坏”不仅取决于芯片本身，还受供电质量等外部因素影响。
六、结尾
（一）FPGA检测核心（工业通信高效排查策略）
掌握分级检测策略可大幅提升排查效率：
| 层级 | 检测方法 | 适用场景 | 核心目标 |
|---|---|---|---|
| 第一层（基础初筛） | 目测检查 → 万用表检测电源 → 万用表检测JTAG引脚对地短路 | 工业现场快速故障定位 | 排除物理损坏和电源问题 |
| 第二层（功能验证） | JTAG通信检测 → 加载最小测试工程 → 配置回读验证 | 确认FPGA功能完整性 | 验证配置和基本逻辑功能 |
| 第三层（精准诊断） | 静态时序分析 → 功能仿真 → 边界扫描 → 误码率测试（通信场景） | 企业质检/研发验证 | 全参数精度验证 |
高效排查逻辑：先外观检查 → 万用表测电源 → 万用表测JTAG引脚对地短路 → JTAG通信检测 → 功能仿真/时序分析。按此顺序可快速定位问题源头，避免盲目更换芯片。
（二）FPGA检测价值延伸（工业维护与采购建议）
日常维护：工业设备中的FPGA应定期进行配置回读验证，检查配置位流CRC与原始文件是否一致，防范SEU软错误积累-35。建议每3-6个月进行一次电源电压检测和温度监测，记录基线数据用于对比漂移趋势。
采购建议：选择工业级FPGA时，需关注工作温度范围（-40℃至100℃）、ESD防护等级、是否符合AEC-Q100（汽车）或ISO 26262（功能安全）等认证标准-16。通信设备FPGA需确认是否支持所需速率（如28Gbps）的眼图张开度指标-16。
校准建议：用于FPGA检测的示波器和逻辑分析仪需定期校准，确保时序测量的准确性。万用表建议每年送检一次，保持测量精度。
（三）互动交流（分享工业通信FPGA检测难题）
你在工业现场检测FPGA时，是否遇到过JTAG突然识别失败、配置反复失败却查不出原因的情况？或者遇到通信设备误码率异常、信号完整性不达标的问题？欢迎在评论区分享你在工业通信场景中遇到的FPGA检测难题和解决经验，也欢迎大家就FPGA检测中的困惑提问交流。
