家电数码管好坏检测实操指南（维修场景适配，新手也能精准排查）

一、核心写作目标

数码管作为电子设备中最直观的显示窗口，在电子维修、企业质检和电子爱好者日常维护中扮演着关键角色。无论你面对的是空调面板上跳动的温度数字，还是微波炉倒计时显示屏上的数字闪烁异常，掌握一套系统、精准的数码管检测方法，能够帮助你快速定位故障根源。许多从业者——尤其是刚入行的维修新手和家电爱好者——在遇到数码管故障时，往往不知从何下手，甚至因操作不当导致元器件二次损坏。

本文基于消费电子与家电维修场景，从实操落地、行业适配的角度出发，为电子维修人员、企业质检从业者和电子爱好者三类读者，提供一套清晰、分层、可立即上手的数码管检测方法。我们将从万用表检测到专业仪器分析，从基础认知到进阶技巧，手把手教你测量数码管如何连接好坏，帮助你独立完成数码管故障判断，同时规避检测过程中的安全风险和常见误区。

二、前置准备

1. 家电维修与电子制造场景下数码管检测核心工具介绍

基础款工具（新手必备，适配家电维修初筛场景）

对于刚入行的家电维修学徒和电子爱好者来说，一套基础工具已经能够满足大部分数码管检测需求：

• 数字万用表：建议选择带有二极管测试档位的数字万用表。该档位能够输出约2.8V的开路电压，刚好可以驱动数码管内部的发光二极管发光，是检测数码管好坏的首选工具-。万用表的红表笔应插入标有“＋”号的插孔，黑表笔插入标有“－”号的插孔-。

• 3V干电池（两节1.5V电池串联）+100Ω限流电阻：这是最原始的“点亮测试法”，无需复杂仪器，特别适合在维修现场快速验证数码管是否能够正常发光-1。

• 鳄鱼夹测试线：便于快速连接引脚，提升检测效率。

专业款工具（适配家电制造产线批量检测与高精度维修场景）

对于专业质检工程师和资深维修技师，以下工具能够提供更精准的检测数据：

• 可编程直流稳压电源：用于为数码管提供精确可控的电压和电流，便于进行限流测试和亮度一致性评估。

• 示波器：当数码管出现闪烁、缺段等动态故障时，用示波器检查各段引脚的电平变化，可以快速判断是数码管本身损坏还是驱动电路信号异常-。

• 逻辑分析仪：在多位数码管动态扫描显示系统中，逻辑分析仪能够捕获各路信号时序，定位信号冲突或时序错位问题。

• 专用的数码管测试仪：部分电子制造企业会配备专用的数码管自动化测试设备，支持批量检测和参数记录。

2. 数码管检测安全注意事项（维修场景重点防护）

数码管虽然属于低功耗元器件，但检测操作不当同样存在风险。以下4条安全事项是重中之重：

1. 严禁在设备通电状态下带电检测：测量数码管好坏之前，务必先切断设备电源，拔掉电源插头。带电状态下直接测试可能造成短路，不仅损坏数码管，还可能烧毁驱动电路甚至引发安全事故。

2. 必须串联限流电阻：数码管内部的发光二极管属于电流敏感器件，即使是短时间的电流超载也可能对发光管造成永久性损坏-。使用干电池或外接电源测试时，务必串联一个100Ω~330Ω的限流电阻-。直接将3V干电池接入数码管而不加电阻，虽然瞬间点亮但仍有烧毁风险。

3. 测试前清洁引脚：引脚上的氧化层或焊渣可能导致检测时接触不良，产生误判。可用橡皮擦轻轻擦拭引脚表面，再用无水酒精清洁。

4. 防静电操作：数码管内部的LED对静电有一定敏感度，建议在防静电工作台上操作，或佩戴防静电手环。

3. 数码管基础认知（适配维修精准检测）

数码管（LED数码管），也称半导体数码管，是将若干发光二极管按“8”字形图形排列并封装在一起的数码显示器件-3。内部由8个发光二极管组成，其中7个（a~g段）构成“8”字笔画，剩余1个（dp段）构成小数点-3。根据内部发光二极管的连接方式不同，数码管分为共阴极和共阳极两种-3：

• 共阴极数码管：所有发光二极管的阴极连接在一起作为公共端，通常接地（GND）。给某一段的阳极施加高电平时，该段发光。常用于空调、热水器、冰箱等家电设备的数字显示屏-37。

• 共阳极数码管：所有发光二极管的阳极连接在一起作为公共端，通常接电源正极（VCC）。给某一段的阴极施加低电平时，该段发光-。

引脚识别规律：常见单个数码管的引脚为上、下双排列，通常第3脚和第8脚在内部连通，为公共脚；若引脚为左、右双排列，则第1脚和第6脚连通，为公共脚-1。但各厂家命名不一，最可靠的方法是用万用表实测验证-3。

三、核心检测方法

1. 数码管基础检测法（维修现场快速初筛）

在进行万用表检测之前，先用目测法快速判断数码管是否存在明显故障。

操作流程：

• 第一步：观察数码管外观。要求颜色均匀、无局部变色、无气泡等瑕疵，管脚光洁无锈迹-。

• 第二步：用手指轻摇管脚，检查是否有松动现象-。

• 第三步：通电观察故障表现。常见的故障类型包括：显示不亮（全段无显示）、显示异常（缺笔段、笔画残缺）、数字闪烁、亮度不足、显示错误字符等-24。例如，空调设定26°C却显示2b°C，可能是某一段损坏或驱动异常；微波炉倒计时数字某一段不亮，则可能是对应LED烧毁。

维修现场判断标准：

• 若外观有明显烧焦痕迹或引脚松动，直接判断为损坏，无需进一步测试。

• 若全段不亮，优先排查电源供应和驱动电路，再测试数码管本身-24。

• 若仅有某一段不亮，极有可能是该段对应的发光二极管烧毁，可直接更换数码管。

注意要点：目测法只能发现明显故障，对于内部发光二极管性能衰减或接触不良等问题，仍需后续仪器检测。

2. 万用表检测数码管方法（新手重点掌握）

万用表检测是数码管检测的核心方法，也是新手必须掌握的技能。下面以家电维修场景为例，分步详解操作流程。

步骤一：判断数码管类型（识别共阴极还是共阳极）

在维修一台热水器或空调时，你拿到一块显示板，却不知道数码管是共阴极还是共阳极。用万用表可以快速判断：

1. 将数字万用表拨至二极管档（通常标有二极管符号）。

2. 用红表笔固定接触数码管的某一引脚，黑表笔依次接触其他引脚-19。

3. 观察显示屏上的读数变化和数码管是否发光：

   • 若某次测量时显示屏显示约1.8V左右的数值且数码管相应段发光，说明该段导通-。此时，红表笔所接触的引脚若始终为发光段的公共端，则该引脚为公共阴极，数码管为共阴极-19。

   • 若始终无发光反应，将红黑表笔对调后再次测试。若对调后出现发光，则说明原公共端是共阳极。

步骤二：万用表检测数码管各段好坏

以共阴极数码管为例，具体步骤如下-：

1. 将数字万用表拨至二极管档。

2. 将红表笔接在数码管的公共阴极引脚上。

3. 将黑表笔依次接触a、b、c、d、e、f、g、dp各段对应的引脚。

4. 观察各次接触时数码管相应段的发光情况和万用表读数：

   • 正常时，显示屏应显示约1.6V~2.0V的数值，且对应的笔段明显发光。

   • 若某一段不发光，且万用表显示为“OL”（开路）或数值异常，说明该段内的发光二极管已损坏-。

对于共阳极数码管，只需将红、黑表笔对调即可：黑表笔接公共阳极，红表笔依次接触各段引脚。

维修场景实用技巧：

• 如果手头没有万用表，也可以使用3V干电池串联100Ω限流电阻进行测试：负极接公共阴极，正极依次接触各段引脚，正常时应逐段发光-1。

• 对于多位动态数码管，各字符的a~h数据线在内部对应连接在一起，而各字符的公共脚单独引出-1。检测时需要分别测试每个公共端对应的字符。

• 小尺寸数码管的单个发光二极管管压降约1.8V，电流通常不超过30mA-20。若测试时发现某段明显偏暗，说明该段LED性能已衰减，建议更换整个数码管。

3. 专业仪器检测数码管方法（进阶精准检测）

对于家电制造企业的质检环节或专业维修中心，仅用万用表逐段测试效率较低，需要更专业的检测手段。

示波器检测法：

当数码管出现闪烁、显示不稳定或动态扫描异常时，用示波器检查驱动信号是最有效的方法：

1. 将示波器探头接地端连接到电路公共地。

2. 将探头接到怀疑异常的段引脚上。

3. 观察该引脚的电平波形是否与正常驱动信号一致。若波形缺失、畸变或幅度不足，可能是驱动电路故障，而非数码管本身损坏-。

4. 对于多位数码管的动态扫描系统，同时观察公共端（位选）和各段引脚（段选）的信号时序，确认是否匹配。

数码管测试仪批量检测法（适用于产线质检）：

在电子制造企业的IQC（来料检验）环节，可以使用专用的数码管测试仪：

1. 将待测数码管插入测试仪的标准插座。

2. 启动测试程序，测试仪会自动轮巡点亮所有段。

3. 测试结果通过屏幕显示：全部段正常发光为合格；某段不亮或亮度异常则标记为不良品。

4. 批量检测时可配合自动分拣设备，提升检测效率。

四、补充模块

1. 不同类型数码管的检测重点

单位数码管检测重点：结构最简单，只有一组a~dp引脚。检测时重点关注各段亮度是否一致，是否存在偏暗或漏光现象。

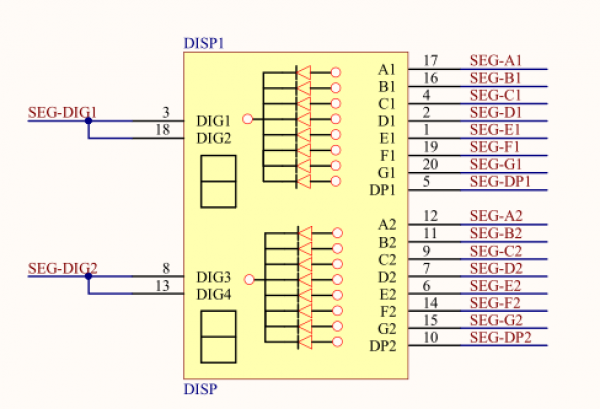

多位数码管（2位、4位等）检测重点：内部各字符的a~h数据线通常对应连接在一起，各字符的公共脚单独引出-1。检测时需分别测试每个公共端，确认每个字符的所有段均能正常发光。特别注意是否存在“串段”现象——即点亮某个字符时相邻字符意外发光，这可能是内部短路或驱动电路问题。

共阴极与共阳极数码管检测差异：共阴极数码管公共端接地，需要高电平驱动；共阳极数码管公共端接VCC，需要低电平驱动。用万用表检测时，共阴极用红表笔接公共端、黑表笔接各段；共阳极则反之-19。

2. 数码管检测常见误区（维修避坑指南）

1. 误区一：不串联限流电阻直接用电源测试。这是新手最常见的错误。直接将干电池接入数码管，瞬间电流可能烧毁LED-。务必串联100Ω~330Ω限流电阻。

2. 误区二：在电路板上带电检测数码管。设备通电状态下直接用万用表表笔接触引脚，可能造成短路或驱动电路损坏。必须先断电再检测。

3. 误区三：数码管不亮就直接换数码管，不检查驱动电路。很多维修人员看到显示面板不亮，第一时间就判断数码管坏了。实际上，电源故障、驱动芯片损坏、连接线开路都可能导致数码管不亮-24。应先排查外围电路再判断数码管本身。

4. 误区四：忽略驱动电流匹配。即使数码管本身是好的，如果驱动电流不足，也会出现亮度偏低的问题。每段LED的工作电流通常在5mA~20mA范围内，常见值为10~15mA-37。维修更换时需确认新数码管的电气参数与原型号匹配。

5. 误区五：用万用表电阻档测数码管。指针式万用表R×10k档的输出电压和电流较高，可能损伤数码管。建议使用二极管档测试-。

3. 数码管失效典型案例（维修实操参考）

案例一：微波炉显示面板缺段故障

故障现象：某品牌微波炉在使用两年后，操作面板上的倒计时数码管显示数字时右下角缺一段，显示“0”时像“C”，显示“8”时缺右下竖笔。

检测过程：断电后拆开微波炉面板，用万用表二极管档测试该数码管。红表笔接公共阴极（共阴极型），黑表笔依次接触各段。测试到c段时数码管不发光，万用表显示“OL”，判断c段发光二极管烧毁。

解决方法：更换同型号数码管。焊接时注意焊接温度不超过260℃、单次焊接时间控制在5秒内-37。更换后测试所有段正常发光，故障排除。

案例二：工业仪表数码管批量亮度不均

故障现象：某仪器仪表生产线上，同一批次数码管安装后部分显示亮度明显偏低，被客户退货。

检测过程：用可编程直流电源分别给这批数码管供电，测试每个段的发光情况。发现亮度偏低的数码管中，部分段的工作电流远低于正常值（仅2~3mA）。进一步分析发现，这批数码管的LED芯片存在一致性缺陷。

解决方法：在IQC环节增加数码管亮度一致性抽检。对于要求较高的产品，选用知名品牌的数码管，并在电路中设计可调限流电阻以适配不同批次的亮度差异。

五、结尾

1. 数码管检测核心（家电维修高效排查策略）

结合家电维修场景，建议采用分层检测策略，既提升效率又避免误判：

高效排查逻辑：先目测→再万用表测试→必要时示波器分析。按照测量数码管如何连接好坏的标准流程操作，配合本指南的检测方法，绝大多数数码管故障都能快速定位。

2. 数码管检测价值延伸（日常维护与采购建议）

日常维护建议：

• 定期清洁数码管表面，避免灰尘积聚影响显示效果。

• 对于户外或潮湿环境中使用的设备，优先选用灌封型数码管以增强防护。

• 避免长时间工作在极限电流状态，建议将工作电流控制在5mA~15mA之间以延长寿命-。

采购与校准建议：

• 采购时优先选择有明确数据手册的型号，了解其引脚排列、电气参数和工作温度范围。

• 批量采购时建议抽样进行全段亮度一致性测试。

• 更换数码管时务必确认引脚排列与原型号一致，必要时查阅数据手册。

3. 互动交流（分享家电维修中的数码管检测难题）

你在维修家电——无论是空调、热水器、电磁炉还是微波炉时，是否遇到过数码管检测方面的疑难问题？比如：

• 用万用表测公共端时始终点不亮，不确定是数码管类型判断错误还是接触不良？

• 动态扫描的多位数码管出现闪烁，如何快速定位是数码管问题还是驱动信号时序问题？

• 更换新数码管后显示异常，是型号不匹配还是焊接问题？

欢迎在评论区分享你在数码管行业检测难题中的实战经验，或是提出你遇到的具体故障场景，我们一同探讨解决思路。关注本公众号，获取更多电子元器件检测干货分享，助你轻松应对维修工作中的各种挑战！
