一、开头引言
在电子电路中，晶振（石英晶体谐振器）承担着为整个系统提供基准频率信号的“心脏”角色——它利用石英晶体的压电效应产生高精度的振荡频率，决定了设备的时钟精度与数据传输的可靠性-29-48。从日常接触的手机、TWS耳机、智能家电等消费电子产品，到汽车ECU、ADAS自动驾驶系统等车规级应用，再到5G基站、工业PLC控制器和医疗心脏起搏器，晶振的应用横跨多个精密领域-。一旦晶振失效，轻则导致设备时钟不准、通信中断，重则引发整机瘫痪甚至安全事故。
晶振的检测却是电子维修和质检环节中容易被忽视的难点——用万用表测不出阻值、用示波器看不懂波形、面对不同类型的晶振不知如何选对检测工具……这些问题困扰着无数新手工程师和质检人员。本文将结合消费电子维修、工业设备维护、汽车电子检测三大典型场景，从测量晶振如何工作好坏的根本原理出发，系统拆解从外观初筛到专业仪器精测的全套实操方法，帮助不同基础的从业者独立完成晶振好坏判断，同时规避检测中的常见误区和安全隐患。
二、前置准备
2.1 消费电子/工业/汽车多场景晶振检测核心工具介绍
针对不同场景选择合适的检测工具，是高效判断晶振好坏的第一步。
基础款（新手必备，适配消费电子维修与通用初筛）：
数字万用表：建议选择带电容测量功能（pF档）的型号。用于检测晶振引脚短路/断路，以及粗略测量静态电容值。万用表是消费电子维修场景中最常用的基础工具，便携且易于上手-39。
电笔/验电笔：配合市电测试晶振是否具备基本的振荡能力，适合无任何仪器时的应急判断（注意安全）-20。
放大镜/体视显微镜：用于外观检查，快速识别晶振壳体裂纹、引脚氧化等物理损伤。
专业款（适配工业批量检测与汽车电子高精度场景）：
示波器：带宽建议≥100MHz，用于观察振荡波形、测量实际频率。工业控制和汽车电子维修中，示波器是验证晶振在线工作状态的“黄金标准”-39。
频率计：高精度型号（误差≤1ppm），用于精确量化频率偏差。工厂质检和车规级晶振筛选必备。
矢量网络分析仪（VNA）+ π型网络：专业级参数测量工具，可全面分析晶振的等效串联电阻（ESR）、串联谐振频率（fs）、并联谐振频率（fp）和品质因数（Q值）-39。
晶体管图示仪：无需搭建π型网络即可测量晶振的串联谐振频率和等效电阻，适合实验室环境中快速获取关键参数-39。
ESD防护装备：包括防静电腕带、防静电垫、导电泡棉。工业生产和汽车电子检测中，ESD防护是防止静电击穿晶片的核心规范要求-39。
2.2 多场景晶振检测安全注意事项（重中之重）
① 断电操作与放电规范（通用） ：在拆卸晶振或进行离线检测前，务必切断电路板供电。对于工业设备中可能含有高压电容的电路，需先完成放电操作，避免残留电荷通过检测仪器反灌损坏晶振或伤害操作者。
② 静电防护规范（消费电子与工业通用，汽车电子尤为严格） ：晶振内部晶片对静电极其敏感，操作全程需佩戴防静电腕带并确保可靠接地。汽车电子质检环境中，应铺设防静电垫，使用ESD防护包装运输待测晶振-39。汽车电子行业通常要求符合IATF16949等体系规范，对静电防护的管控标准远高于普通消费电子-。
③ 焊接温度控制（消费电子维修与工业返修） ：若需要拆焊晶振进行替换测试，恒温烙铁温度应控制在300℃左右，单次加热时间不超过3秒。过高的温度或过长的加热时间可能导致晶振内部晶片热应力破裂或气密性破坏-29。
④ 有源晶振的电源检测安全：测试有源晶振（通常4引脚）时，需确认电源引脚（VDD）和接地引脚（GND）的接线正确，避免反接导致内部振荡电路烧毁。上电前用万用表确认供电电压与晶振规格一致（如3.3V或5V）-49。
2.3 晶振基础认知（适配多场景精准检测）
理解晶振的等效电路模型，是精准检测的前提。晶振并非理想谐振器，而是由多个等效电参数共同作用的复杂电学模型-6。其BVD等效电路包含以下核心元件：
动态电感（Lm） 和动态电容（Cm） ：共同决定晶振的串联谐振频率，公式为 fs = 1/(2π√(Lm·Cm))-8。
等效串联电阻（ESR） ：衡量晶振能量损耗的关键指标。ESR偏高会导致起振困难、启动时间延长，严重时完全不起振-8。不同应用对ESR的要求差异巨大——高频通信晶振要求ESR＜60Ω，而低频RTC晶振可容忍至150kΩ-6。
并联电容（C0） ：晶片与引脚间的静电电容，会引起轻微的频率偏移-6。

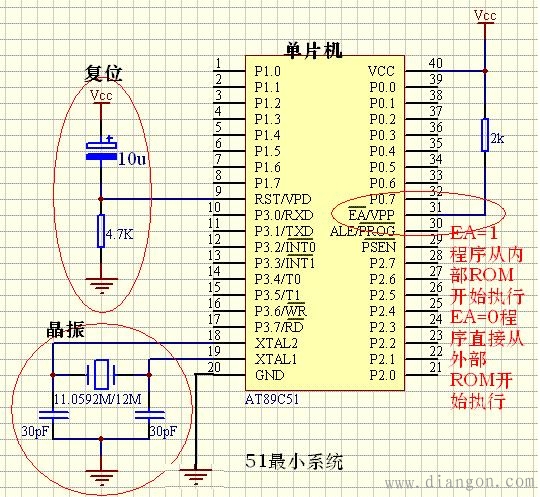

负载电容（CL） ：外部电路需匹配的电容值，常见规格为12pF、18pF、20pF-39。负载电容不匹配是晶振频率偏移和不起振的首要原因。
需区分无源晶振（石英晶体谐振器，需外部振荡电路驱动，输出正弦波）和有源晶振（晶体振荡器，内部集成IC，直接输出方波），两者的检测方法和判断标准完全不同-49。
三、核心检测方法
3.1 晶振基础检测法（消费电子维修快速初筛）
适用场景：电子维修现场、无专业仪器的家庭检修。
第一步：外观与物理检查
用放大镜仔细观察晶振封装壳体是否有裂纹、缺口或金属鼓起；检查引脚有无氧化、发黑或变形；轻轻摇动晶振听是否有内部异响——若能听到声音，通常意味着内部水晶片已碎裂-22-49。外壳鼓起往往预示着内部电路损坏-49。
第二步：万用表电阻档快速短路检测（离线/在线均可）
将万用表调至R×10k档，表笔接触晶振两引脚。正常晶振两端应呈现高阻抗（无穷大或几MΩ以上）；若阻值接近0Ω，说明内部短路，直接判坏-49-51。
注意：电阻法只能排除短路故障，无法判断开路、频率偏移或ESR异常等更隐蔽的故障-49。
第三步：电笔感应测试（应急参考）
将试电笔插入市电插孔（火线），用手指捏住晶振任一引脚，另一引脚触碰电笔顶端的金属部分。若氖泡发红，说明晶振具备基本的振荡能力；氖泡不亮则可能已损坏-20。⚠️ 此方法涉及市电，非专业人士严禁操作，仅在极度缺乏测试条件时作为参考，不建议常规使用。
行业适配提示：消费电子维修中，以上基础检测法可快速筛选出物理损坏或明显短路的晶振。但工业设备中晶振的故障往往表现为频偏或起振不稳定，基础检测法不足以判定，必须升级到仪器检测。
3.2 万用表检测晶振方法（新手重点掌握）
万用表是电子维修从业者最常使用的工具，虽然无法全面评估晶振性能，但在判断“是否起振”这一核心问题上非常有效-48。
① 电压法（判断晶振是否起振）—— 新手必学
将电路板上电，万用表调至直流电压档。
红表笔接晶振任一引脚，黑表笔接电路板地（GND）。
测量两个引脚的电压值：
| 晶振类型 | 正常起振特征 | 异常特征 |
|---|---|---|
| 无源晶振 | 两脚电压接近电源电压的一半（如5V供电时约2.5V），且两脚电压有明显差异 | 两脚电压相同或接近0V，可能未起振-49 |
| 有源晶振 | 输出引脚电压接近电源电压（如3.3V供电时约3V左右） | 输出脚电压异常或为0V，可能损坏-49 |
正常工作状态下，无源晶振引脚对地电压通常在0.8V~3.3V范围内，具体取决于不同电路板设计和芯片类型-48。
② 电阻法（检测短路与开路）
断电状态下，万用表调至R×10k档。
测量晶振两引脚间电阻：正常应为无穷大或极高阻抗；若阻值接近0Ω，判定内部短路-49。
也可测量晶振信号引脚对地电阻：正常应为开路状态，在电路板上表现为阻抗很大（通常几MΩ左右）-51。
③ 电容法（辅助参考）
万用表切换至电容档（pF档），测量晶振两引脚间的电容量。
正常晶振的静态电容量通常在1~7pF范围内（不同规格略有差异）-39。若容量明显减小或测量值远低于正常范围，可能内部已老化损坏-20。
行业适配提示：工业PLC控制器中晶振工作电压多为3.3V或5V系统，电压法判断标准相应调整；汽车ECU模块晶振常配合低功耗设计，供电电压可能低至1.8V，判断时需结合具体规格书。汽车电子行业对晶振可靠性要求极高，通常需通过AEC-Q200认证，万用表初筛后还需专业仪器确认-。
3.3 示波器与频率计检测晶振方法（进阶精准检测）
对于专业质检人员和企业维修技师，示波器和频率计是判断晶振好坏最可靠的工具。
① 示波器在线波形检测法（优先推荐，无需拆焊）
将电路板上电，示波器探头接晶振任意输出引脚（有源晶振）或OSC_IN/OSC_OUT引脚（无源晶振电路）。
观察示波器显示的波形：
正常无源晶振：输出稳定的正弦波，频率接近标称值，波形干净无明显畸变-39。
正常有源晶振：输出稳定的方波，幅度接近电源电压，占空比约50%。
异常特征：无波形输出、波形畸变严重、频率明显偏离标称值、波形幅度过小或抖动剧烈-22。
判断标准：如果示波器测得频率与晶振标称值偏差超出规格书允许范围（通常以±ppm表示），或波形存在异常谐波分量，则晶振可能已损坏或匹配电路存在问题-22。
② 频率计精测法（量化频率偏差）
在规定的负载电容和常温环境条件下，将频率计探头接入晶振输出端。
读取实测频率值，计算与标称频率的偏差（单位ppm）-38。
偏差需满足器件规格书要求——例如通信设备中的晶振通常要求±10ppm以内，高精度仪器可能要求±5ppm甚至±1ppm-6。
③ 批量筛选简易振荡电路法
如需大批量筛选晶振（如工厂来料质检），可搭建一个单管晶体振荡电路：晶振两端接两孔小插座作为测试插孔，用示波器或频率计测试输出信号以判断好坏并测量频率精度。若无条件，可自制倍压检波探头将振荡信号整流为直流电压，用万用表1V档测振荡电压高低来定性判断晶振品质-19。
行业适配提示：
消费电子：示波器带宽≥100MHz可覆盖绝大多数晶振频率需求（常见MHz级晶振）。
工业设备：部分工控模块采用温补晶振（TCXO）或恒温晶振（OCXO），检测时需考虑温度稳定性，应使用恒温箱在不同温度点下测量频率偏移-38。
汽车电子：晶振需满足车载宽温范围（-40℃~+125℃）的稳定性要求，检测时应模拟实际工作温度条件-38。
3.4 专业仪器检测晶振方法（工厂质检与实验室精测）
对于企业质检工程师和资深维修技师，专业仪器可实现对晶振核心参数的精准量化分析，满足IEC 60679、GB/T 12274等行业标准要求-。
① 矢量网络分析仪（VNA）+ π型网络法
VNA是目前最精准的晶振参数分析工具，配合π型匹配网络（电容值设置为晶振标称负载电容），可完成以下核心参数的全套测量-39：
串联谐振频率（fs） ：在S21相位过零点或阻抗最低点读取，对应晶振串联谐振模式下的工作频率。
并联谐振频率（fp） ：在S21相位反向过零点读取，对应并联谐振模式下的工作频率。
等效串联电阻（ESR） ：在fs处读取实部阻抗值（R = Re[Z]），判断是否低于规格书上限——ESR超标会导致起振困难-38-8。
品质因数（Q值） ：Q ≈ fs / (f2 - f1)，其中f1、f2为S21幅度-3dB点频率。Q值越高，频率稳定性越好-39。
检测标准：依据GB/T 22319.11-2018《石英晶体元件参数的测量》及IEC相关国际标准执行，频率偏差以±ppm表示，需满足器件规格书要求-45-38。
② 晶体管图示仪法（快速获取串联谐振参数）
按说明书连接晶振，调整扫描电压，观察电流突变点：最低点对应串联谐振频率(fs)，突变幅度反映ESR（ESR ≈ ΔV / ΔI）-39。该方法无需搭建π型网络，适合实验室快速获取关键参数。
③ 温度循环与老化测试（工业与汽车行业必备）
温度循环测试：将晶振置于高低温试验箱，在最低和最高存储温度间多次循环（如-40℃~+85℃），测试后验证电气参数是否满足初始要求-38。
高温老化测试：在高于正常工作温度（如+85℃）下长时间通电运行（如168小时），测量频率变化，计算老化率（如±3 ppm/年）-38。
驱动电平验证：用电流探头测量流经晶振的电流（Irms），计算功率 DL = Irms² × ESR，确保不超过规格书规定的最大驱动电平-39。
四、补充模块
4.1 不同场景晶振类型的检测重点
消费电子场景（手机、TWS耳机、智能家电）：
32.768kHz表贴晶振（RTC时钟用）：重点检测ESR是否过高（RTC晶振ESR可容忍至150kΩ，但过高会导致起振不稳定），以及负载电容匹配（常见12.5pF）-6。可通过听声法辅助判断——用1.5V电池连接两引脚贴近耳朵听是否有哒哒声-49。
MHz级贴片晶振（主控时钟用）：重点检测频率偏差和波形完整性，ESR超标会导致系统不稳定。
工业控制场景（PLC、自动化设备）：
温补晶振（TCXO） ：重点检测不同温度下的频率稳定性，需在恒温箱内验证温度特性是否满足规格书要求-38。
恒温晶振（OCXO） ：精度要求极高，检测时需关注预热时间、相位噪声和长期老化率，通常需使用专业频谱分析仪-。
汽车电子场景（ECU、胎压监测、ADAS）：
车规级晶振：需通过AEC-Q200认证检测标准，重点检测-40℃~+125℃宽温范围内的频率稳定性、振动耐受性以及ESR一致性--32。
车载TCXO晶振：实时基准测量工具可直接接入设计方案，5分钟内完成晶振与系统需求的匹配验证-。
4.2 多场景晶振检测常见误区（避坑指南）
误区1：用万用表电阻档测出无穷大就认为晶振是好的。
真相：电阻法只能排除短路，无法检测开路、频率偏移、ESR超标等问题。晶振开路时电阻也是无穷大，无法区分-49。
误区2：将晶振不输出波形全部归咎于晶振本身损坏。
真相：不起振的常见原因包括负载电容不匹配、负性阻抗不足、电路布局问题、电源波动等-29。应先排查外部电路再判定晶振。
误区3：用万用表Hz档直接测量晶振频率。
真相：普通万用表的Hz档灵敏度不足，无法准确测量晶振MHz级高频信号，且输入阻抗较低可能影响电路工作状态。应使用示波器或专业频率计。
误区4：忽略ESR对起振的影响。
真相：ESR过高是晶振不起振或起振缓慢的常见原因。低频RTC晶振对ESR容忍度较高（可达150kΩ），但MHz级通信晶振要求ESR＜60Ω，超过阈值将无法起振-6-8。
误区5：未区分有源晶振和无源晶振的检测方法。
真相：有源晶振有供电引脚，检测时需先确认供电正常；无源晶振无内置振荡电路，需配合外部电路才能起振。两者的电压判断标准和故障排查逻辑完全不同-49。
误区6：晶振故障直接更换而不分析匹配电路。
真相：频繁烧毁或频偏的晶振，根源往往是外部电容匹配错误或驱动电平过高，单纯更换晶振无法根治问题-32。
4.3 多场景晶振失效典型案例
案例一：消费电子——TWS耳机单耳无声，因32.768kHz晶振失效
现象：一副TWS耳机左耳蓝牙连接正常但无音频输出，右耳正常。
检测过程：用万用表电压法测左耳主板晶振引脚，电压为0V（正常应约为1.65V，3.3V系统的一半），判断未起振；用示波器测量确认无振荡波形。替换同规格32.768kHz晶振（负载电容12.5pF）后，电压恢复至1.6V左右，波形正常，左耳功能恢复。
原因分析：原晶振内部晶片碎裂导致停振，可能由跌落或装配应力造成-32。
案例二：工业控制——PLC设备时钟混乱，因晶振负载电容不匹配
现象：某工厂PLC设备运行中时钟频繁跳变，串口通信数据错乱。
检测过程：用频率计测量晶振输出频率，实测值比标称16MHz高出约30ppm，超出规格书±20ppm的允许范围；检查匹配电容发现电路板上焊接的是22pF电容，而晶振规格书要求负载电容12pF。
原因分析：负载电容不匹配导致晶振工作在非设计频率点，超出频率误差阈值-29。将匹配电容更换为12pF后，频率恢复至±5ppm范围内，通信恢复正常。
解决方案：选型时务必核对MCU数据手册推荐的负载电容范围，确保晶振规格与匹配电容匹配-29。
案例三：汽车电子——ADAS摄像头画面抖动，因晶振ESR超标
现象：某车型ADAS环视系统在高温环境下画面出现周期性抖动和短暂黑屏。
检测过程：用示波器测量摄像头模块晶振输出波形，常温下波形正常；用恒温箱升温至85℃后，波形幅度明显下降且出现抖动。用VNA测量晶振ESR，常温下为45Ω（规格书上限60Ω），85℃时升至78Ω。
原因分析：晶振在高温下ESR超标导致振荡环路增益不足，系统时钟不稳定引发画面抖动-8。更换为低ESR晶振（常温ESR 35Ω，85℃下ESR＜55Ω）并通过AEC-Q200认证的型号后，问题解决。
五、结尾
5.1 晶振检测核心（多场景高效排查策略）
结合不同场景的实际需求，可将晶振检测策略分级如下：
| 场景 | 推荐检测流程 | 核心判断标准 |
|---|---|---|
| 消费电子维修 | 外观检查 → 万用表电阻/电压法 → 示波器波形确认（若有）→ 替换法验证 | 有波形且频率接近标称值即为良品 |
| 工厂来料质检（批量） | 简易振荡电路批量筛选 → 频率计精测 → 抽检VNA参数验证 | 频率偏差≤规格书要求，ESR≤上限值 |
| 工业设备维护 | 万用表电压法初判起振 → 示波器波形/频率测量 → 恒温箱验证温度稳定性 | 全温度范围内波形稳定，频率偏差达标 |
| 汽车电子检测 | ESD防护操作 → 宽温范围测试 → 振动测试（按车规要求）→ VNA精测ESR与Q值 | 满足AEC-Q200等车规认证标准 |
核心口诀：一看外观二测电，万用表初判起振否；三看波形四算频，示波器精测频率差；工业汽车加温度，VNA定参防偏差。
5.2 晶振检测价值延伸（维护与采购建议）
日常维护技巧：
消费电子维修中，拆焊晶振时使用恒温烙铁（300℃），避免过热破坏晶振气密性-49。
工业设备定期巡检时，可通过监测系统时钟偏差提前发现晶振老化趋势——当频率漂移接近规格书极限时及时更换。
汽车电子维修中，更换晶振时务必使用ESD防护措施，车规级晶振对静电敏感度极高-39。
采购与选型建议：
优先选择通过行业认证的品牌厂商：车规级晶振需确认是否通过AEC-Q200和IATF16949体系认证-。
选型时关注负载电容（CL）是否与MCU匹配，ESR是否在振荡电路允许范围内——通常MCU数据手册会给出推荐值（如50Ω、70Ω或100Ω以下）-8。
高精度应用（如5G通信、精密仪器）建议选择TCXO或OCXO，检测时需验证温度特性和老化率指标-。
批量采购时应要求供应商提供批次检测报告，包括频率精度、ESR和负载电容匹配性等核心参数。
5.3 互动交流（分享你的晶振检测难题）
你在日常工作中是否遇到过这样的场景？——
在消费电子维修中，明明换了同型号晶振但设备依然不工作，最后发现是匹配电容不匹配导致的？
工业设备巡检时，用万用表测出晶振电压正常，但设备就是间歇性故障，最后发现是ESR在高温下超标？
汽车电子维修中，更换晶振后出现频偏，如何快速排查匹配电路问题？
欢迎在评论区分享你的晶振行业检测难题，我们将邀请资深电子工程师为大家一一解答。关注本账号，获取更多电子元器件检测干货分享！
※ 安全声明：本文介绍的检测方法中涉及电路板上电操作，务必在断电状态下进行连接和调整，避免短路和设备损坏。试电笔法涉及市电，非专业人士严禁操作。静电防护是检测流程中的关键环节，操作全程应佩戴防静电腕带并确保可靠接地。
