本指南以“实操落地、行业适配”为核心理念，针对电子维修人员、企业质检从业者和电子爱好者等不同基础读者，系统讲解二极管在工业变频器、汽车发电机、开关电源等典型场景下的检测方法。内容兼顾新手入门与专业需求，帮助读者快速掌握二极管好坏判断技巧，同时规避检测过程中的安全风险与常见误区。基于对多个行业应用场景的调研，本文在通用检测方法基础上，融入行业专属检测标准、常见故障类型和实操案例，力求内容原创、行业适配，杜绝同质化。
（一）多行业二极管检测核心工具介绍（基础款+专业款）
1. 基础款工具（新手必备）
数字万用表是二极管检测中最基础、最常用的工具，强烈推荐新手优先掌握。大多数数字万用表都配有“二极管档”（通常用二极管符号标示），可对二极管进行压降检测，这是一种简单、直观、准确率高的方法-。使用万用表检测二极管时，红表笔接二极管正极（阳极），黑表笔接二极管负极（阴极） ，此时测试所得的导通阻值才是二极管的正向导通阻值——这一点与指针式万用表的表笔接法刚好相反，新手务必注意区分-。
指针式万用表在某些场景下仍有不可替代的优势，尤其是检测大功率整流管时。用指针表的R×1档测试正向电阻，测试电流约100mA，可以更准确地反映器件在高电流下的真实状态-。利用指针表的R×10k档可大致判断发光二极管的好坏——正常发光二极管的正向电阻为几十至二百千欧，反向电阻应为无穷大-。
2. 专业款工具（质检/批量检测场景）
晶体管特性图示仪（如JT-1、QT-2型）：可完整呈现二极管的伏安特性曲线，精准捕捉软击穿、漏电流异常等微缺陷，适用于工业质检和失效分析。
示波器+电流探头/高压差分探头：在开关电源和变频器维修中，示波器是检测二极管动态特性（如反向恢复时间、电压尖峰）的核心工具-。例如，在汽车发电机检修中，万用表可能无法检测出单个二极管失效导致的输出衰减33%的故障，而示波器可清晰观察到输出波形的周期性缺口，精准定位故障-。
LCR电桥/精密阻抗分析仪：可精确测量二极管的结电容、等效串联电阻等高频参数，适用于射频电路和高速开关电路的二极管检测。
绝缘电阻测试仪/耐压测试仪：适用于工业高压二极管的绝缘电阻和反向击穿电压检测，检测时以每秒50-100V的速度增加电压直至击穿，需在安全防护条件下进行-。
（二）二极管检测安全注意事项（行业适配版）
在检测二极管时，安全是首要前提，不同行业场景有各自的防护侧重点：
必须断电操作，严防残余电荷：测量前务必断开电源，这是最重要的一条规则-。在工业变频器、开关电源等场景中，电路板上的大容量电容可能存储数百伏高压，若不断电直接测量二极管，可能造成电击事故或损坏检测仪器-。操作前应对电容进行放电处理。
工业高压场景防护规范（重中之重） ：检测高压变频器、高压整流桥中的二极管时，必须穿戴绝缘手套和绝缘鞋，使用隔离变压器。测试过程中，与带电部件的距离应大于1米-。使用耐压测试仪进行击穿电压测试时，需设置电压上限保护二极管，避免元件因过压造成不可逆损坏-。
汽车电子场景防护要点：检测汽车发电机整流器时，务必断开蓄电池负极，防止短路打火。整流桥中的二极管通常通过金属散热片接地，操作时需注意防止表笔误触造成短路。
防静电操作规范：二极管属于半导体元件，静电放电可能损坏其PN结。检测前应确保操作环境具备防静电措施（佩戴防静电手环、使用防静电工作台）。人体电阻通常在1kΩ到10kΩ之间，戴绝缘手套可降低静电风险-。
大功率二极管检测注意事项：检测大功率整流管时，测量时间应尽量缩短，减少热量积累。长时间测量会使二极管发热，增加损坏风险。在确认测量结果后及时断开测试仪器-。检测前应先清理引脚表面的氧化物或污物，确保表笔接触良好。
（三）二极管基础认知（适配多行业精准检测）
二极管的核心特性是“单向导电性”——正向导通、反向截止。对于检测而言，理解以下关键参数对准确判断二极管好坏至关重要：
正向压降VF：二极管导通时两端的电压降。普通硅二极管的正向压降约为0.5-0.7V，肖特基二极管更低（0.15-0.45V），快恢复二极管约0.8-1.2V。正向压降异常（过高或过低）均表明二极管性能退化。
反向击穿电压VBR：二极管反向偏置时发生击穿的电压阈值，直接影响二极管在过压条件下的耐受能力和安全裕度-。
反向漏电流IR：反向偏置下的微小漏电流。漏电流过大表示二极管绝缘性能下降，可能引发电路发热异常。
结电容Cj：PN结的电容值，影响二极管在高频电路中的开关速度和信号完整性-。
不同行业对二极管参数的要求有所差异：工业变频器中的二极管需关注耐压等级和散热特性；汽车发电机整流器中的二极管需重点关注耐振动和抗温度冲击性能；开关电源中的快恢复二极管和肖特基二极管则对反向恢复时间和开关损耗有更高要求。
三、核心检测方法（一）基础外观检查法（新手快速初筛，多行业通用）
在借助仪器检测之前，外观检查是最快捷的初步筛选手段。操作流程如下：
第一步：目视检查外观完整性。观察二极管封装是否有裂纹、烧焦痕迹、引脚腐蚀或断裂。若外观有明显物理损伤，该二极管大概率已损坏，可直接判定更换，无需进一步电气测试。在汽车发电机整流器检修中，整流桥二极管击穿往往伴随机身异常高温，外观上可观察到焊盘变色或密封胶融化迹象-。
第二步：闻气味识别过热痕迹。若二极管所在电路板区域有焦糊味，说明二极管曾经历严重过流或过压，内部PN结可能已发生不可逆损坏。
第三步：检查引脚状态。确认二极管引脚是否氧化、松动或焊接不良。在工业变频器、开关电源等震动环境中，二极管引脚焊点可能出现疲劳开裂，导致接触不良-。
适用场景：工厂入门质检员进行来料快速筛选、电子爱好者拆解废旧电路板回收元器件时的初步判断、维修前的快速故障定位。但外观完好不代表电气性能正常，仍需配合仪器进行精确检测。
（二）数字万用表二极管档检测法（新手重点掌握，多行业通用）
这是最常用、最推荐的二极管检测方法，新手应重点掌握。数字万用表的“二极管档”可输出约1-2mA的测试电流，直接读取二极管的正向压降值，判断结果直观可靠-。
操作步骤

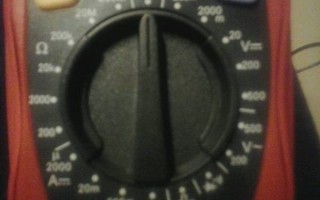

步骤1：设置万用表。将万用表功能旋转开关拨至“二极管档”（通常标有二极管符号“→▷”）。
步骤2：正向测量。红表笔接二极管正极（阳极），黑表笔接二极管负极（阴极）。正常时，万用表应显示一个正向压降读数（VF值），读数范围取决于二极管类型-。
步骤3：反向测量。交换表笔，红表笔接阴极，黑表笔接阳极。正常二极管应显示“1”或“OL”（超出量程/开路），表示反向截止。
不同行业场景的判断标准
普通硅整流二极管：正向压降0.5-0.7V。若正向压降<0.2V或>1.2V，性能异常；若正向压降≈0，说明二极管击穿短路-。
肖特基二极管：正向压降0.15-0.45V，阻值通常在110-200Ω之间（用电阻档测量）-。肖特基二极管的特点是工作速度快、电流大但反向耐压小，检测时需特别注意其正向压降明显低于普通硅管-。若正向压降超出0.1-0.5V范围或反向不截止，则二极管损坏。
快恢复二极管：正向压降0.8-1.2V。用R×1k档测正反向电阻，正向电阻一般为几欧姆，反向电阻为∞-。若正反向均导通或均不导通，则二极管损坏。
稳压二极管：检测方法与普通二极管基本相同，但需额外确认其稳压值是否在标称范围内（需配合可调电源测量）。
发光二极管：正向测量时应微弱发光（部分LED在万用表二极管档驱动下可见微弱光），正向压降通常在1.6-3.5V之间，视LED颜色而定。
行业实用技巧
在线检测技巧：对于已焊在电路板上的二极管，建议挑起一个引脚进行测量，以避免电路中其他元件的并联干扰-。但即使不挑起，若正向压降读数明显低于正常值，也可初步判断二极管已击穿短路；若反向不截止，则二极管已损坏。
多引脚二极管识别：有些快恢复二极管共三个引脚，中间引脚为空脚（通常在出厂时剪掉）-；检测对管（共阴极或共阳极结构）时，必须先确定共用端，再分别测量各个二极管。
（三）行业专业仪器检测法（进阶精准检测）
适配工厂流水线批量检测、专业质检、失效分析等场景，以下为各行业的专属检测方法。
1. 工业变频器场景：晶体管特性图示仪检测法
在工业变频器维修中，二极管常以整流桥模块或逆变模块的形式出现。晶体管特性图示仪可完整呈现二极管的伏安特性曲线，精准捕捉普通万用表难以发现的软击穿和漏电流异常。
操作流程：
将图示仪的测试端接至二极管两极，设置扫描电压范围（通常从0V逐步增加至二极管的额定反向电压）
观察屏幕上的伏安特性曲线：正常二极管的曲线应为正向导通区平滑上升、反向截止区接近水平
若反向区曲线明显上扬（漏电流过大），或正向区曲线异常陡峭/平坦，说明二极管性能退化
行业实操案例：某农田灌溉变频柜故障，断电测量6只整流二极管的正向导通电阻，发现个别二极管损坏。更换后设备恢复正常-。变频器维修中，IGBT模块烧毁时，其对应的驱动电路中的稳压二极管等器件也需一并检测排查-。
2. 汽车发电机场景：示波器波形检测法
汽车发电机的整流器（整流桥）由多只二极管组成。万用表测量整流电压时，即使有一个二极管失效（输出衰减33%），万用表读数依然可能显示正常。唯一正确的方法是使用示波器观察输出波形-。
操作流程：
将示波器探头连接至发电机输出端
观察输出电压波形：正常波形应平滑稳定；若波形上周期性出现向下的尾巴，说明有一个二极管故障-
若波形高度异常（尖峰到基线电压超过1V），说明一个相位存在故障-
行业实操案例：奔驰发电机红色报警、车身电压不稳，实为整流器二极管击穿。通过芯片级拆解更换整流器后故障排除-。
3. 开关电源场景：静态+动态综合检测法
开关电源中的整流二极管（尤其是输出侧的续流二极管）容易烧毁，常见原因包括过高的反向峰值电压或反向恢复冲击-。
操作流程：
静态检测：使用万用表二极管档测量正反向压降，判断是否击穿短路或开路
动态检测：使用示波器观察二极管两端的电压波形，重点观察恢复特性——在反向恢复时间内，电压是否迅速下降至零；若波形出现异常（恢复时间过长或电压尖峰），说明二极管已损坏-
在线快速粗测：若某组二极管导通或有压降、数值接近0，说明内部二极管击穿短路。短路整流桥通电后会直接炸保险或烧前级-
行业实操案例：某品牌24V开关电源无输出，检测发现输出整流二极管（HER308）反向击穿，反馈光耦阻值异常。更换后恢复正常-。
四、补充模块（一）多行业场景下不同类型二极管的检测重点
| 二极管类型 | 行业应用场景 | 检测重点 | 典型判断标准 |
|---|---|---|---|
| 整流二极管 | 工业变频器输入整流、开关电源输入整流 | 正向压降一致性、反向耐压 | 正向压降0.5-0.7V，反向不导通 |
| 肖特基二极管 | 开关电源输出整流、DC-DC转换续流 | 正向压降低值一致性、反向漏电流 | 正向压降0.15-0.45V- |
| 快恢复二极管 | 高频开关电源、PFC电路 | 反向恢复时间、动态开关特性 | 正向压降0.8-1.2V，恢复时间<100ns |
| 稳压二极管 | 电源稳压电路、保护电路 | 稳压值精度、温度稳定性 | 反向击穿电压在标称值的±5%内 |
| 汽车发电机整流二极管 | 汽车交流发电机 | 高温稳定性、抗振动性 | 正向压降0.6-0.9V，反向漏电流<10μA |
| 发光二极管 | 指示灯、背光照明 | 发光亮度、正向压降 | 正向压降1.6-3.5V，可正常发光 |
（二）二极管检测常见误区（行业避坑指南）
误区1：在线检测不挑起引脚直接判定。许多新手在电路板上直接测量二极管，忽略其他元件的并联干扰，导致误判。正确的做法是：至少挑起一个引脚进行独立测量-。即使不挑起，也需结合电路原理图综合分析。
误区2：忽略万用表档位选择差异。指针式万用表和数字万用表的表笔极性相反——数字表红表笔为正极，指针表黑表笔为正极-。检测大功率整流管时应使用指针表R×1档以保证足够的测试电流，使用R×1k档可能导致误判-。
误区3：将肖特基二极管误判为损坏。肖特基二极管的正向压降明显低于普通硅管（0.15-0.45V vs 0.5-0.7V），新手可能因读数偏低而误认为二极管性能不良。实际上这是肖特基二极管的正常特性-。
误区4：在线检测时未考虑电容残余电压。在工业变频器、开关电源等电路中，大电容可能存储数百伏残余电压。若不放电直接测量二极管，残余电压可能击穿万用表或造成电击-。
误区5：使用万用表检测汽车发电机时忽略波形分析。万用表可能无法发现单个二极管失效导致的输出下降33%的故障，而示波器能清晰识别波形异常-。
误区6：仅依靠外观辨别二极管正反极性。很多工程师仅依靠外观辨别肖特基二极管正反，忽略电气特性与电路逻辑，极易出现贴装反向、上电炸机的事故-。
误区7：大功率二极管测量时间过长。长时间测量会导致热量积累，增加损坏风险。应尽量缩短测量时间，确认结果后及时断开-。
（三）行业失效典型案例
案例一：工业变频器整流二极管炸机故障
场景：某工厂农田灌溉变频柜运行中突然停机，重新上电无反应。
检测过程：首先测量三相电源电压，均正常。断电后测量6只整流二极管的正向导通电阻，发现其中一只二极管正向导通电阻无穷大（开路状态）-。进一步检查直流母线P端，发现与该二极管相连的熔断器也已熔断。用万用表二极管档测量其他5只二极管的正向压降，均在0.55-0.6V之间，性能正常。
解决方法：更换损坏的整流二极管和熔断器后上电测试，设备恢复正常运行。：变频器输入整流桥中的二极管开路会导致缺相运行，引发过流保护或烧毁其他元件。
案例二：开关电源输出整流二极管击穿导致无输出
场景：某品牌24V开关电源无输出，面板指示灯不亮。
检测过程：首先检查输入保险丝，发现已熔断。断电后测量输入整流桥的4只二极管，正向压降均正常。进一步检查输出整流部分，发现输出整流二极管HER308正反向均导通（击穿短路）-。测量反馈光耦PC817输入端阻值，发现阻值异常增大。用万用表二极管档确认，光耦内部LED已开路。
解决方法：更换HER308整流二极管和PC817光耦后，通电测试24V输出正常，带载运行稳定。
案例三：汽车发电机整流器二极管击穿导致充电故障
场景：某奔驰车型仪表盘红色电瓶报警灯亮起，行驶中电压不稳。
检测过程：用万用表测量发电机输出电压，显示13.8V（在正常范围内），但示波器观察输出波形时发现波形上周期性出现向下的尾巴——这是一个二极管失效的典型特征-。拆开发电机后检查整流器，用万用表二极管档逐一测量6只整流二极管的压降，发现其中一只正反向均导通（击穿短路），且该二极管周边密封胶有融化痕迹-。
解决方法：更换整个整流器模块（或芯片级更换损坏的二极管）后，报警灯熄灭，电压输出稳定。如仅凭万用表读数（13.8V）判断发电机正常，将遗漏故障根源。
五、结尾（一）二极管检测核心（多行业高效排查策略）
根据不同的应用场景和检测需求，建议采用分级检测策略：
第一级：快速初筛（适合工厂来料质检、电子爱好者）
外观检查 → 万用表电阻档/蜂鸣档快速测通断 → 初步判断是否明显击穿或开路
第二级：标准检测（适合维修人员、质检员）
数字万用表二极管档 → 正向测量压降+反向测量截止 → 与标准参数对比判断
第三级：精准检测（适合专业质检、失效分析）
使用示波器/图示仪等专业仪器 → 动态特性检测+参数全面评估 → 出具检测报告
核心判断逻辑：正向导通（0.2-1.2V压降）+ 反向截止（OL/1）= 正常；正向压降≈0或反向导通 = 击穿短路；正反向均不导通 = 开路损坏-。测量二极管好坏的步骤可归纳为：一看（外观）、二测（正反向压降）、三对照（参考标准参数）。
（二）二极管检测价值延伸（行业维护与采购建议）
行业日常维护技巧：
工业变频器/开关电源：建议每3-6个月检测一次整流二极管的压降一致性，及时发现性能退化趋势。高温环境下使用的二极管应加强散热检查
汽车发电机：定期检查发电机输出电压稳定性，若发现充电指示灯异常闪烁，应及时检测整流器二极管
家用电器：当设备出现无法开机、电压不稳等故障时，可优先排查电源板上的整流二极管和续流二极管
采购建议：
优先选择符合GB/T 4589系列标准、IEC 60747标准的正规品牌二极管，确保其在宽温度范围（-55℃至+150℃）内的稳定运作-
批量采购时建议进行来料抽检，采用标准化检测流程和校准过的仪器，参照国际标准如IEC或JEDEC，以降低误差-
不同行业对二极管的可靠性要求不同，汽车级和工业级二极管在温度范围、抗振动等级方面均高于消费级，需根据实际场景选型
校准建议：
万用表等检测仪器应按国家标准的校验周期进行校准
使用认证第三方检定机构提供的标准件进行校准，确保数据准确可靠-
